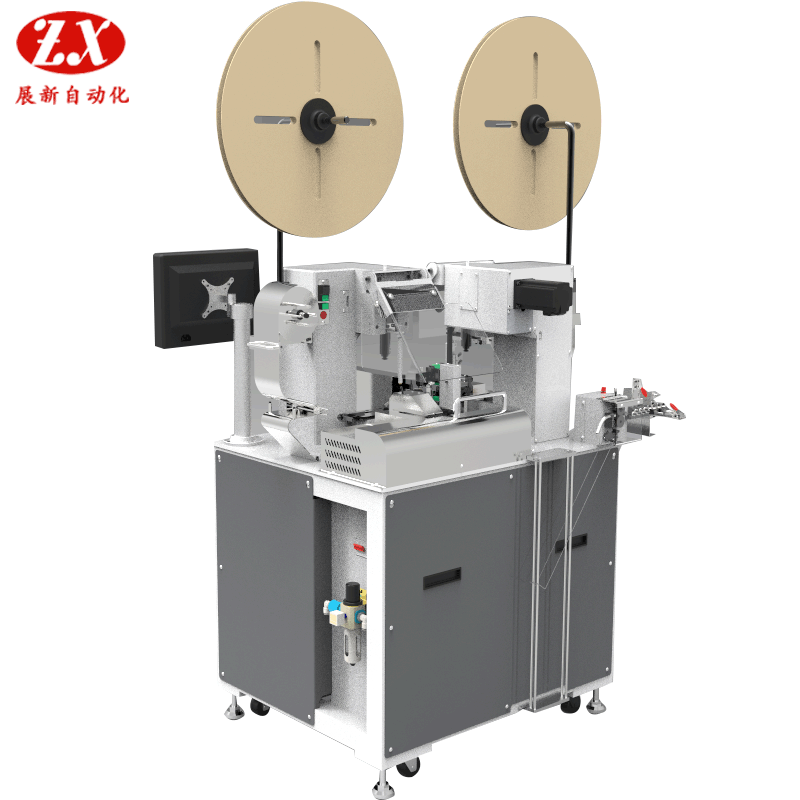

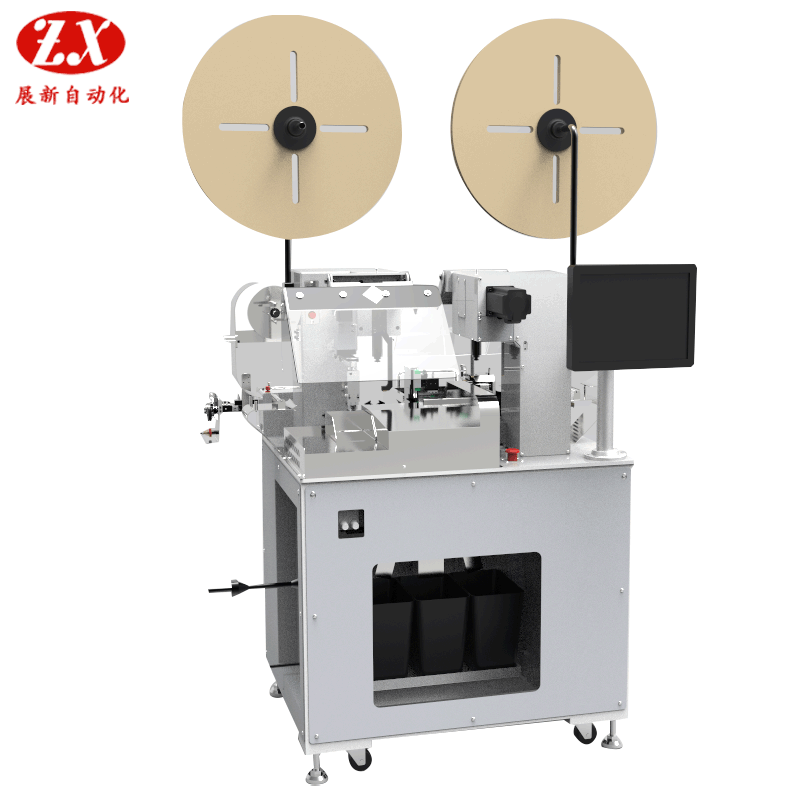

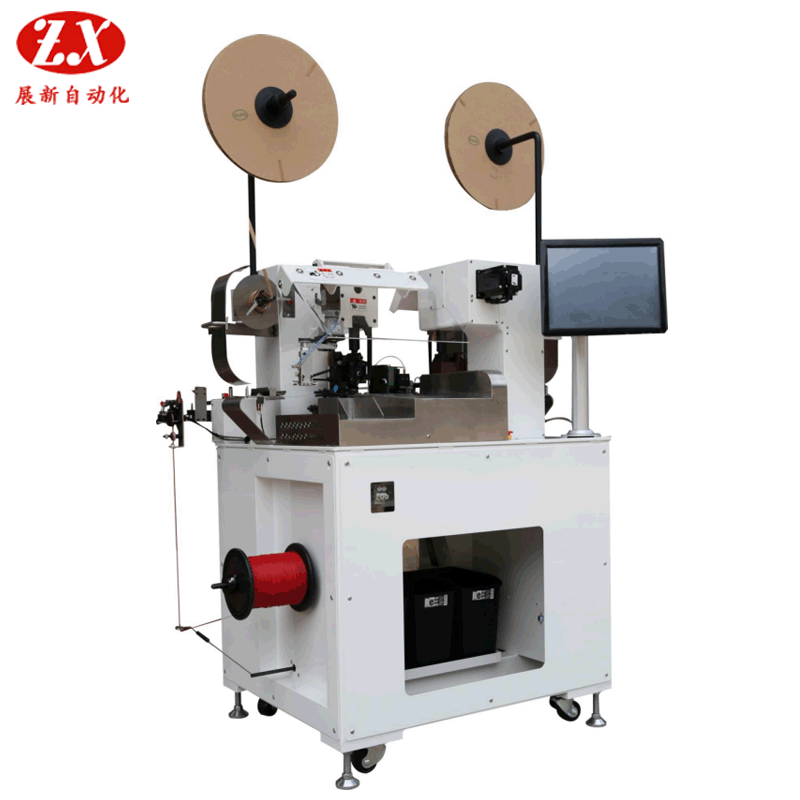

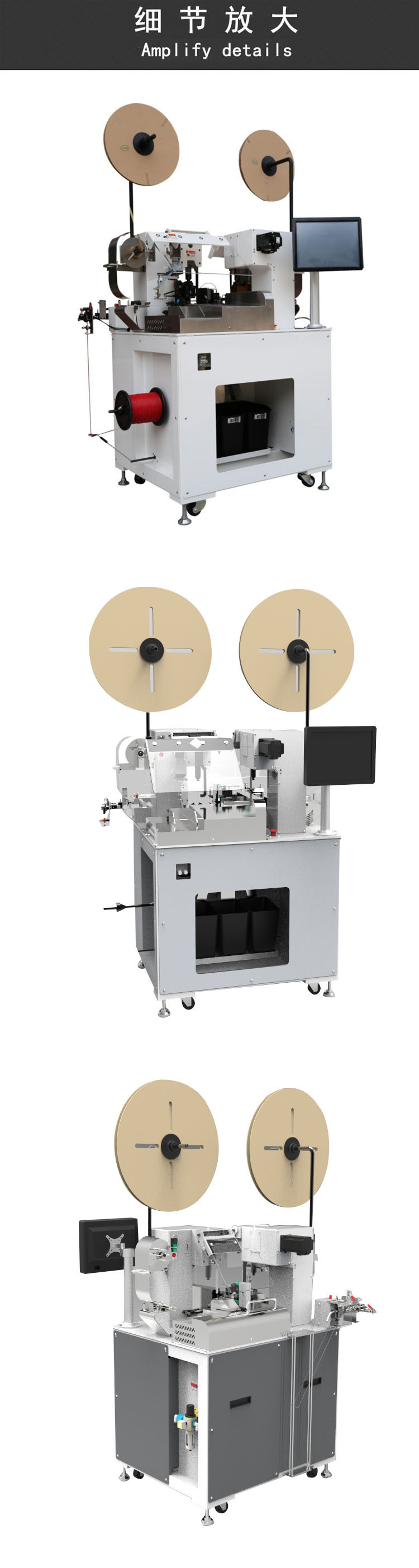

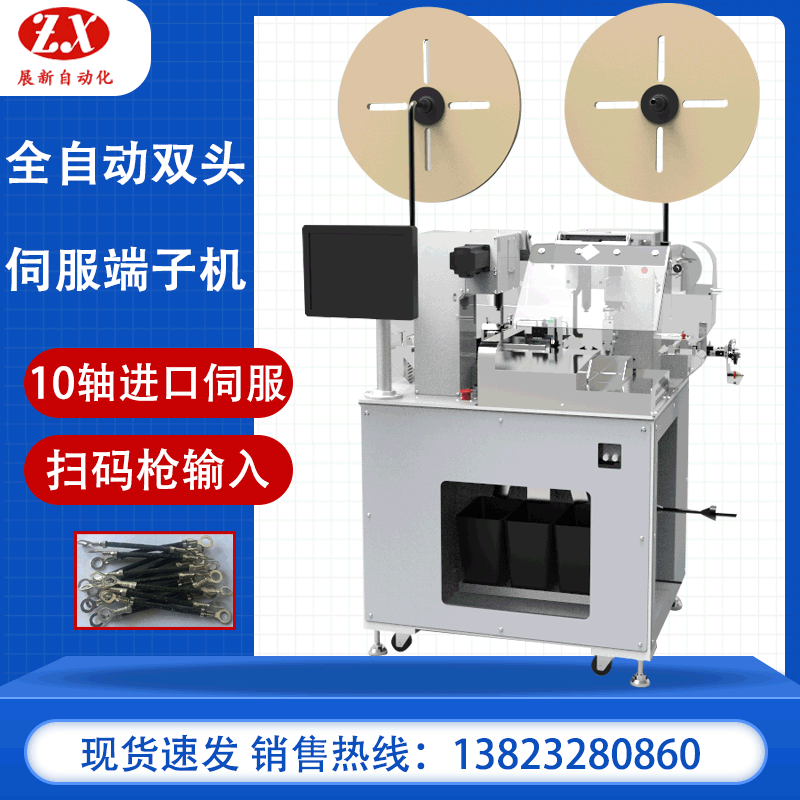

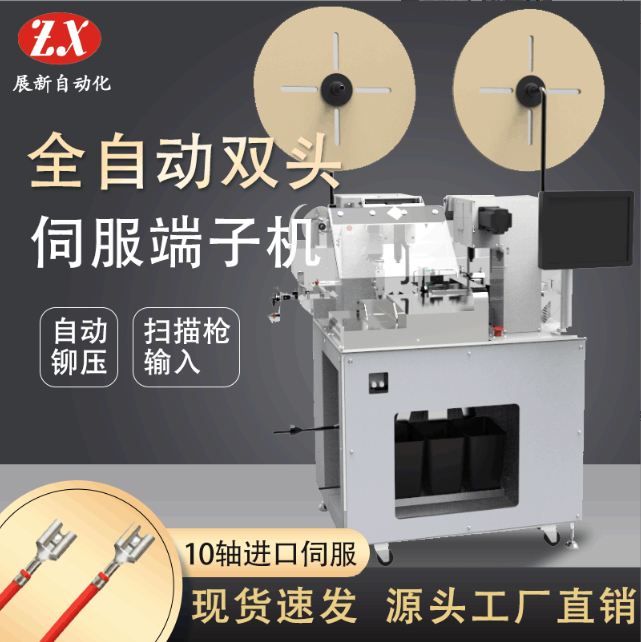

ZX-201S 双头端子机配置
1、主控部份采用64 位工控机和运动控制卡(10 轴),整套系统采用闭环工作,工控机对生产过程中反馈回来的数据进行分析,运动控制卡则负责处理各轴的运动轨迹,实时性高,无漂移,数据分析无延后,并具有间隙补偿。
2、采用20 位分辨率的富士伺服(10 套)作为驱动,具有精度高,响应快,可以精确到0.001mm。
3、 采用 XY 轴平移方式,TBI 丝杆模组,上银和 THK 线性滑块,高刚性。
4、电磁阀,调压阀,气缸全部采用 SMC 气动元件,稳定性高
5、齿轮,同步带轮,同步带,采用米思米品牌,使用寿命长。
6、 压着机头采用富士伺服马达和行星减速机,行星减速机相对涡轮涡杆减速机能效高20%,压着高度可以直接在触摸屏上设定。
7、标配松下光纤放大器,可检测剥胶不良,伤芯线,压着不良,放大器参数无需要人工设定,机器根据不同的加工产品自动进行设定。
8、15 寸触摸大屏,防止误操作,必要的生产设定可在主页面一次性完成。
9、内置压力管理,对端子变形,深打浅打,断铜丝,压胶皮的不良可以有效检出。
10、具有不良检出功能,对生产中的不良自动放入不良品处。
11、机器标配有扫描枪,可以快速切换加工产品,并且防止错误加工产品。
12、明纬开关电源。
参数 | ZX-201S |
特点 | 1、高速运动控制器,高速高精度,最大加工能力6000PCS。 |
2、15寸触摸大屏。 | |
3、整机伺服控制(10轴进口伺服)。 | |
4、胶皮、芯线、端子检测全部为无接触式,机器自动校准无需人工设置。 | |
5、XY轴全部采用高刚性丝杆模组。 | |
6、改进型料带切断功能,模具切断或机器切断均可,无需更换切刀架。 | |
7、整机动作部份全部透明护罩保护,保障作业安全。 | |
8、良品与不良品自动区分,防止不良品落入良品槽。 | |
9、放线机集中于机身一侧,节省空间。 | |
10、匀速无间断式预送线,送线快慢自动由PC负责运算,无需人工设置。 | |
11、扫码枪输入,自动调用机器参数,节省人工输入,防上错误加工产品。 | |
12、标配胶皮传感器。 | |
13、标配压力传感器,及压力管理系统,确保压着品质。 | |
机能 | 电线定寸切断、两端剥皮、两端半剥、两端压着 |
能力 | 最短切断时,两端压着5600PCS/h, 0.69秒/PCS; 单端压着6000PCS/h, 0.6秒/PCS。 |
电线尺寸 | AWG#30-#16,被覆外径3.5mm以下 |
切断长度 | 25-20,000mm |
切断精度 | 切断长100mm未满时:0.2mm+(切断长x0.002)、切断长100mm以上时:0.5mm+(切断长x0.0002) |
剥皮长度 | N0.1端0-20mm,NO.2端0-10mm |
剥皮深度 | 最大调整量9.9mm (1 step 0.01mm) |
压着能力 | 19500N(2000kgf相当) |
CPU | PC+运动控制器 |
传感器 | 空气压力传感器、电线有无传感器、电线过载传感器、芯线传感器、剥皮传感器、压着传感器,端子有无传感器,压力传感器 |
驱动马达 | 10轴伺服 |
电源 | 单相AC200/220V 50/60Hz 16A |
压缩空气 | 0.5Mpa |
机器重量 | 约650kg |
