端子机怎么调试？

端子机怎么调试？

1.电源开关（Power）：ON表示开启端子机.

OFF表示关闭端子机电源.

2.照明灯(Light)：按下为开启d端模具，重复为关闭.

3.计数器（Counter）:对端子机进行时,所使用的次数进行精确的计数.

4.归零（zero）：对计数器进行清零.

5.指示灯:红色表示手动；绿色表示自动.

6.自动/手动：自动与手动之间的切换.

7.手动向上：指示灯为红色时,用手按住此键d端设置，滑块向上移动.

8.手动向下：指示灯为红色时,用手按住此键d端子设置，滑块向下移动.

9.复位：当接通电源时d端子设置，机器未能正常工作，使用复位键,机器恢复正常工作.

注意事项：

1． 起动电源开关时扳手必须离开d端子设置。

2． 起动前冲头必须调到最高点d端子设置。

3. 避免重压几个端子d端子设置。

4． 确认电压是否正常（请装稳压器），确保机器寿命d端子设置。

5． 为了安全起见，确认双手已离开机台，方可起动电源操作d端子设置。

6． 当操作工调模时d端子设置，必须使机器处于手动状态.(即指示灯为红色）

故障排除与维修

A． 脚踏开关不良，换新d端子设置。

B． 出现连打请检查接近开关d端子设置。

C． 保险丝熔断，换新d端子设置。

D． 机械动作迟钝，每日加黄油1-3次于滑块(1孔与3滑动面)与模具（3孔）油孔d端子设置。机械工作环境温度（-2°至50°）。

E． 马达故障（冒烟，臭味），马达180W整换，注意马达电压d端子设置。

F． 模具卡住d端子设置，无法上下滑动：

用扳手转动主轴尾部螺丝，使主轴带动滑块上下滑动带动冲头，看上下铆刀是否碰伤，刮伤端子卡住上刀d端子设置。

G． 刀模更换：

注意：更换刀模时，请将机器处于手动状态d端子设置。

a) 模具整体高度调节：

松开冲头压紧螺丝d端子设置，用小圆棒转动调节丝杆(圆周上共有六个等分孔)，顺时针为上、逆时针为下(每转动一个等分孔为0.25毫米)，调整冲头至适当位置，然后锁紧冲头压紧螺丝(即调节好线芯压接高度).

b) 上内刀与上外刀落差调节：

PVC压着高度微调节，松开上刀压紧螺丝,拉出旋转，由1-8共8个指标，数字越大，PVC刀片高度越下，每一指标高度相差0.1mmd端子设置。调至适当位(即调节好线皮压接高度).

c) 送料部分调节：

1. 按上下键将滑块移至最高点,松开送料杆固定座压紧螺丝,旋转送料调节丝杆(顺时针往后,逆时针往前),将端子送至刀片中心.

2. 调节滑料片至适当位置即调节完毕.

异常保护与处理：

1.显示代码 代码意义 处理方法

E_O 硬件保护 检查有否短路,堵转

E_OU 过压 电源电压过高

E_LU 欠压 电源电压过低

E_OH 驱动器过热 检查电箱排风口风扇是否停转

打端子个数的调节方法:

按着机器面板上的”Spare”键4—8秒,出现程序号D001,按”Zero”(上调)和”Auto/Manu”(移位)组合将程序号调到D112,按一下”Spare”(确认),显示”1”(连打端

子的个数),按”Zero”(上调)”或Star”(下调)调到要打端子的个数,再按一下”Spare”即可

模具发调试与安装：

一、刀片的安装

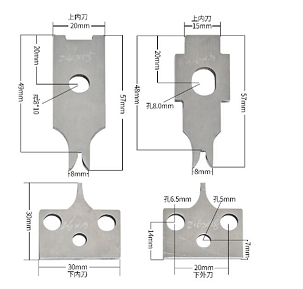

端子机的刀片一般有4片（上内刀、上外刀、下内刀、下外刀）

松开上刀螺丝与下刀螺丝后，将刀片放入上图所示的位置（上下刀的内刀的开口比外刀的开口小，切勿将内刀与外刀放反）d端子设置。安装上刀片时需注意观察刀片的开口处，需根据您的端子及电线调节好上内刀与上外刀的落差，一般上外刀的开口需比上内刀的开口高出一些。然后重新锁紧上下刀螺丝即完成刀片的安装。装刀片的时候刀片一定要对准，不要压到2边的其他东西，不然很容易打坏刀片。

刀片安将完毕后还需调整下刀模的前后位置，以保证上刀模被冲头压下时刚好与下刀模对齐d端子设置。首先将端子机调为手动模式，按“向下”或“向上”键使上刀缓缓落下，同时从右侧面观察上下刀是否对齐，如果不能对齐，您需要将下刀向里面推或向外面拉以使上下刀对齐。移动下刀位置的方法：松开上图中的的固定螺丝即可前后移动。移动到合适的位置后锁紧固定螺丝。

以上步骤完成后，还需调节冲头的行程，使上刀片行至最低点时，上下刀之前的空隙刚好可以压接您的端子d端子设置。如果只需微调上刀的行程，向外拉出下图中的“落差微调”旋钮，并旋转旋转旋钮至合适位置即可。（原理：行程微调旋钮是一个多面体，每一个面的高度均不相同，以此来调节行程）。如果需大幅增加或减小行程，需先松掉下图中的“固定螺丝1”与“固定螺丝2”，然后用粗细合适的内六角扳手插入“行程调节的小孔内，逆时针旋转即可增加行程（让上刀片落得更低），顺时针旋转即可减小行程。（注：顺时针与逆时针需从下向上看）

可一边调节行程，一边用手动模式按“向下”或“向上”按钮使冲头落至最低点，查看上刀与下刀之间的空隙，直至此空隙合适为止，然后锁紧2个固定螺丝即可d端子设置。

将过料板重新放机器内，并使端子料带穿过切刀孔 （如下图所示），前后移动过料板，使端子的尾部紧贴切刀（目的是使上下刀闭合时刚好可以压接到端子合适的位置）d端子设置。然后旋紧过料板固定螺丝即可。图中的退料爪是用来控制电线放置的位置和退料，退料爪要贴近刀片位置，但是不能被刀片压到，调节好退料爪的位置后，您可以每次放置电线时都让线头顶到退料爪，大大提高工作效率和精度。

至此，模具的调校工作巳全部完成，您可以将电线放入下图所示的位置，以手动模式压接一个端子看一下效果如何，如果效果不理想，可根据上面的说明再行调节d端子设置。如果效果很理想，您可以将机器切换到自动模式脚

踏开关连续工作即可，今天展新小编就分享到这里更多内容可以联系右上角联系方式来了解更多。
